BY2088

一、概述

BY 2088压力变送器灵敏度高、精度高、抗过载能力强。采用进口传感器制造，传感器和放大电路高度集成；采用压铸合金铝表面喷漆壳体，电路零点和增益无须调整；抗干扰能力强，耐酸碱，长期稳定可靠。

二、工作原理

BY 2088压力变送器选用进口压力芯片，敏感元件采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥，用微机械加工技术在电桥下形成压力敏感膜片。当压力作用在膜片上时，电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。我们在惠斯通电桥上加上直流电源，就会产生一个直流电压信号的输出。经过二次转换线路，实现两线制4～20mA输出。

三、功能特点

◆稳定性好，满度、零位长期稳定性可达0.2%FS/年。在补偿温度0～70℃范围内，温度飘移低于0.2%FS，在整个允许工作温度范围内低于0.5%FS。

◆具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时，变送器会自动限流在35mA以内。

◆固态结构，无可动部件，高可靠性，使用寿命长

◆从风压到气、水、油、蒸汽都可以进行高精度的测量，不受被测介质质量大小的影响。

◆安装方便、结构简单、经济耐用。

四、主要技术参数

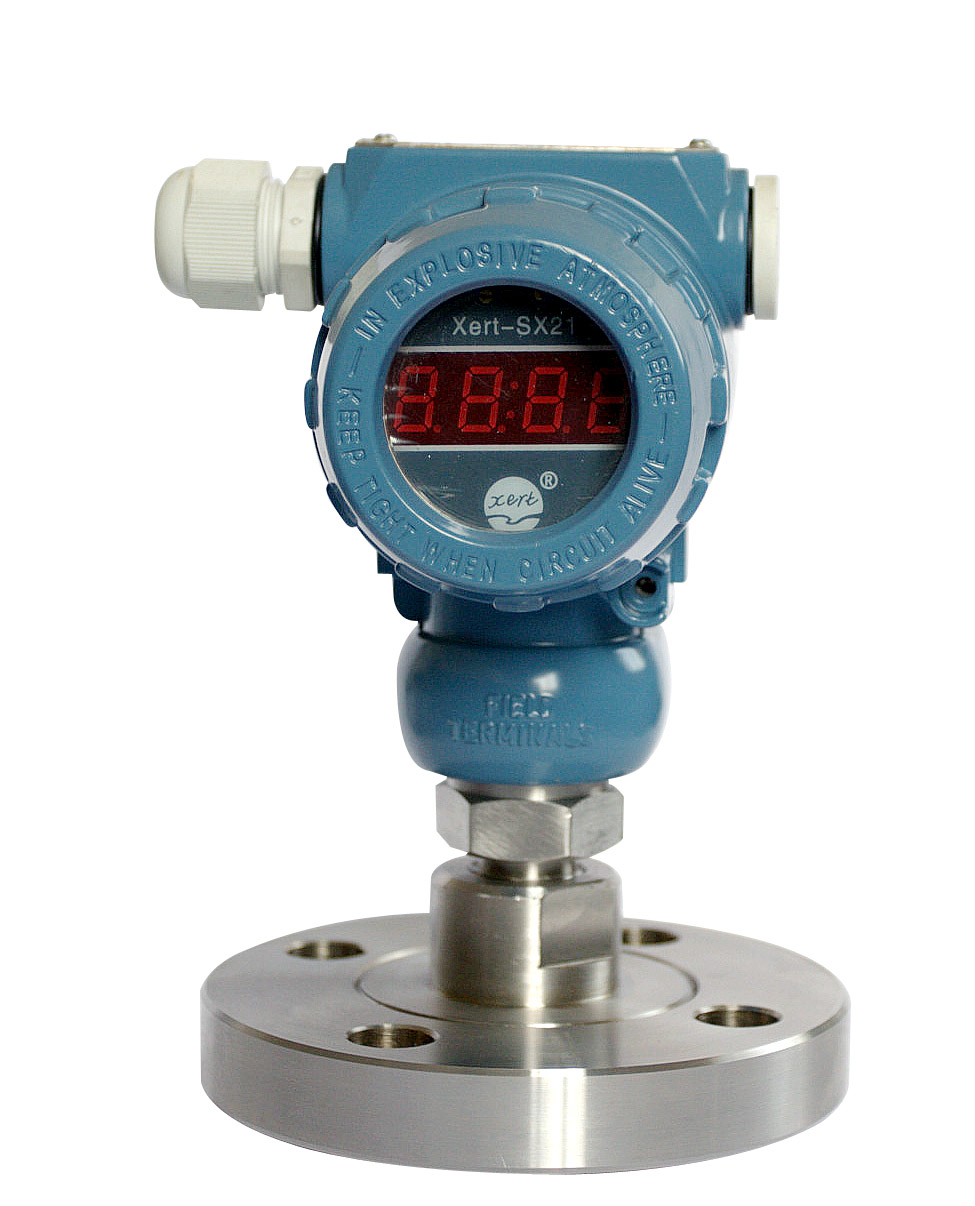

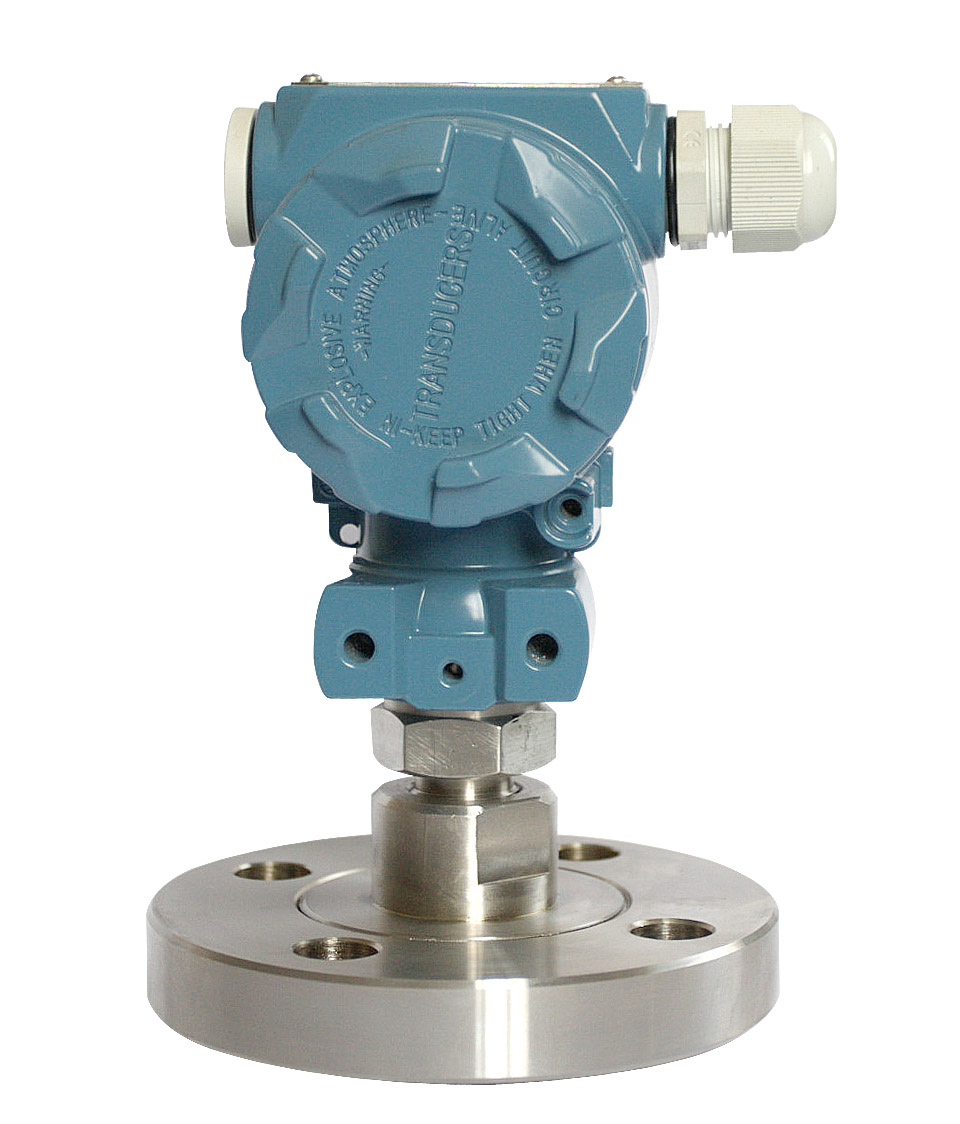

五、结构特点

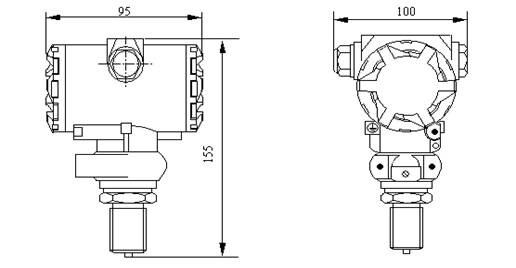

六、外型尺寸

七、调试方法

拧下保护盖，即可看到调零和满程电阻器，外接标准电源及电流表（０.２级以上），即可调整，步骤如下：

1、在变送器没有加压力的情况下，调节零点电阻器，使之输出电流４mA，

2、变送器加压力到满量程，调节满程电阻器，使之输出电流２０mA，

3、反复以上步骤两三次，直到信号正常。

4、调节完毕，拧紧保护盖。

八、注意事项

◆凡供货产品均带有使用说明书及合格证，其中有产品编号、技术参数、出厂日期等，请认真核对，以免用错。

◆不可用坚硬的物体直接挤压变送器膜片，以免损伤变送器。

◆安装时应根据产品连接方式和螺纹类型，查对现场接口是否与产品接口一致，连接时应慢速拧紧，不能把转矩直接加到变送器壳体上，只能加在压力接口的六方上。

◆接供电电源时应严格按照我公司接线说明进行连接。

◆ 变送器过载压力不可超过量程的200％ 。

◆使用中发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门联系。

◆运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。

◆本产品包用期为12个月。

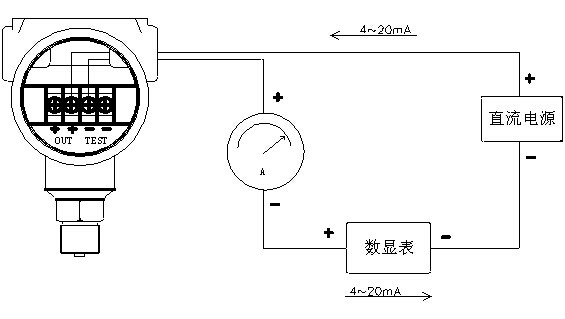

九、电器连接图
